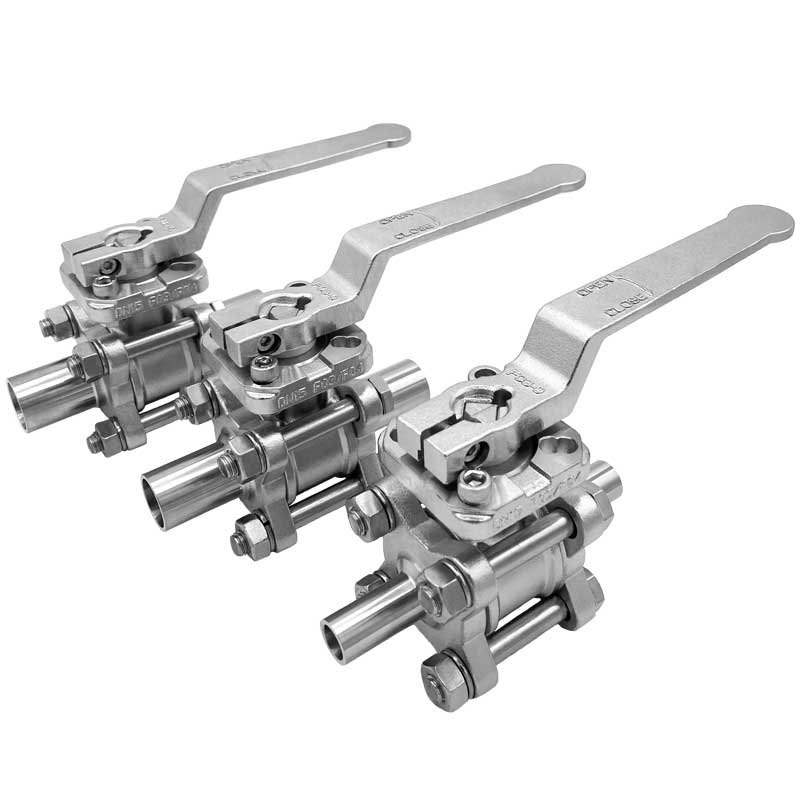

VLA-521B

3-teiliger Edelstahl-Kugelhahn in modularer Bauweise mit Anschweißenden, vollem Durchgang, mit ISO-Top für Antriebs- und Zubehörmontage.

Nennweite: DN8 bis DN100
  1/4" bis 4"
Nenndruck: PN63
Durchgang: voller Durchgang
Einbaulänge: nach DIN 3202-S13 (alt)
  nach DIN EN 12982-ETE67 (neu)
Anschluss: Butt-Weld-Anschweissenden
  - gemäss DIN EN 12627
  - Abk. "BW"-Enden
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - Antistatik Ausführung
  - 4-kant Schaltwelle
  - 3-teiliger modularer Aufbau
    (Baukastensystem)
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - CE nach Druckgeräterichtlinie 2014/68/EU
  - ATEX 2014/34/EU

Optional* - FDA
  - EG 1935/2004 (Lebensmittel)

* bei entsprechender Konfiguration

Features



ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet.
Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.

Modulares Baukastensystem

1 Mittelstück - unzählige Konfigurationsmöglichkeiten. Ob beidseitig mit Gewindeenden, oder eine Seite mit Anschweißende und die andere mit Innengewinde, alles ist machbar bei dieser Bauserie. Auch das Mittelstück kann als VL-521 mit ISO-Top oder VL-501 als reiner Handschalter eingesetzt werden.

DIN - Baulängen:

Alle Kugelhähne dieser Serie haben eine standardisierte Einbaulänge (ETE) entsprechend der Normen:
- DIN EN 12982 ETE67 (aktuell)
- DIN 3202 S13 (alt)

Dies bietet sowohl in der Planungsphase, wie auch bei Vormontage, oder auch bei Austausch im Schadensfall enorme Vorteile.

Inline Service:

Aufgrund der Bauweise ist ein Dichtungs- oder Ersatzteilwechsel im fest eingebauten Zustand unkompliziert durchführbar. Dazu muss nur 1 Bolzen gelöst - und alle weiteren demontiert werden.
So kann das Mittelstück, inkl. aller Verschleißteile, einfach herausgeschwenkt werden. Bei Wiedermontage müssen die Kanten der Gehäuse- und Kugeldichtungen vorsichtig angesetzt, und das Mittelstück wieder zurück geschwenkt werden. Bolzen anziehen - fertig.

EPI Produktkontinuität:

Die Kugelhähne dieser Produktserie bauen alle auf demselben System auf, welches im Laufe der Jahre kontinuierlich weiterentwickelt und erweitert wurde.
So können selbst bei den ältesten EPI-Kugelhähnen dieser Produktserie die Mittelteile, Anschlussenden oder Ersatzdichtungen gegen Bauteile aktueller Produktionschargen getauscht werden.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS PTFE mit 50% Edelstahl verstärkt
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  PTFE - TA Totraumarme PTFE-Dichtungen
  PTFE - TFM TFM1600
  PEEK Kugel- und Gehäusedichtungen aus PEEK
Gehäuse:
  NA Schaltwelle ohne Antistatik
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Anschluss:
  B-ISO Anschweißenden nach ISO1127
  B-DIN Anschweißenden nach DIN11850 R2
  B-ASME Anschweißenden nach ASME BPE
  OB-"xxx" Orbitalanschweißenden nach Norm xx (ISO, DIN, ASME)
Zubehör:
  M-OC Guss-Handhebel in 1.4404 Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
