VL-Z321T -L/-T -M

3-Wege Muffenkugelhahn mit ISO-Top Aufbauflansch und Handhebel, reduzierter Durchgang, wahlweise mit L- oder T-Bohrung.

Nennweite: Rp 1/4" bis 2"
  DN8 bis DN50
Nenndruck: 1000 WOG (ca. 68 bar) bis 1 1/4"
  800 WOG (ca. 55 bar) ab 1 1/2"
Durchgang: reduzierter Durchgang
  - L-Bohrung
  - T-Bohrung
Anschluss: BSPT-Innengewinde nach
  - DIN EN 10226-1 (Präfix "Rp")
  - ehem. DIN 2999  -  ISO 7/1
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - 4-kant Schaltwelle
  - Handhebel mit Kunststoff-Überzug
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - FDA
  - EG 1935/2004 (Lebensmittel)

* bei entsprechender Konfiguration

Features



ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.

L- oder T- Bohrungen

Die Kugelhähne dieser Serie können entweder mit L- oder mit T-Bohrungen geliefert werden.

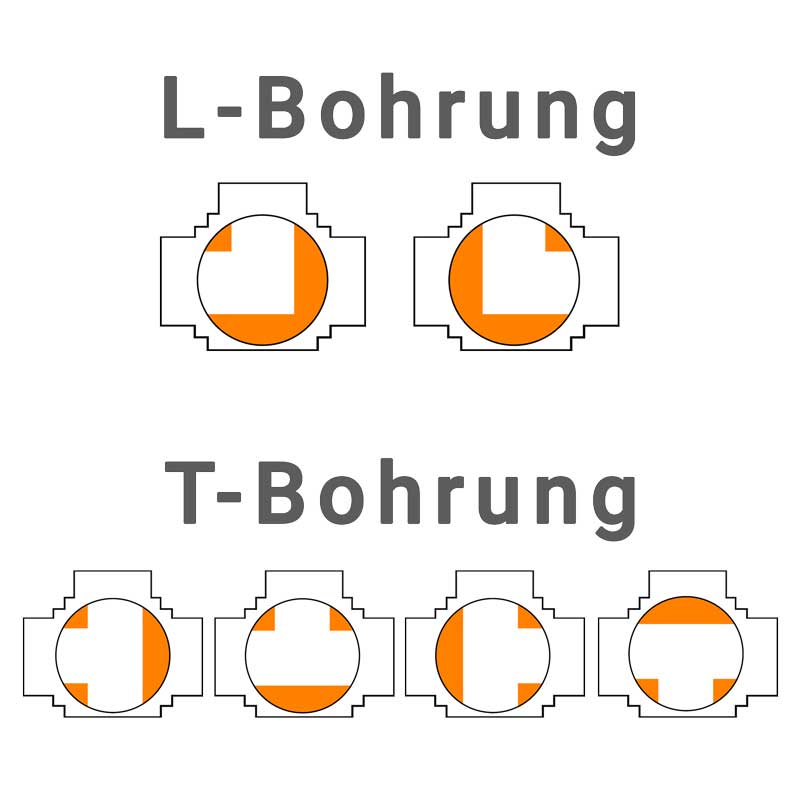

Nebenstehende Abbildungen zeigen die möglichen Schaltstellungen der Kugelhähne.
Serienmäßig sind Stopper für Drehung um 90° vorhanden, auf Wunsch sind auch Stopper für 180° lieferbar.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS PTFE mit 50% Edelstahl verstärkt
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  PTFE - TFM TFM1600
  PEEK Kugel- und Gehäusedichtungen aus PEEK
Gehäuse:
  A Antistatik-Ausführung
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Anschluss:
  T-G "G"-Gewinde nach ISO228-1
  T-NPT "NPT"-Gewinde
Zubehör:
  M-OC Guss-Handhebel Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
