VL-K551B-M

3-teiliger handgeschalteter Edelstahlkugelhahn der K-Baureihe, mit Butt-Weld-Anschweissenden (BW-Ends) für Anwendungen bis PN63.

Nennweite: DN8 bis DN100
  1/4" bis 4"
Nenndruck: PN63
Durchgang: voller Durchgang
Einbaulänge: nach DIN 3202-M3 (alt)
  nach DIN EN 16722-M3 (neu)
Anschluss: Butt-Weld-Anschweissenden
Ausführung: - handgeschalten
  - 2-Flach Schaltwelle
  - Stopfbuchsmutter nachstellbar
  - Handhebel mit Kunststoffüberzug
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - FDA
  - ATEX 2014/34/EU

* bei entsprechender Konfiguration

Features



Qualität

Seit Jahren bewähren sich die Kugelhähne dieser Bauserie in hervorragender Qualität im Dauereinsatz unserer Kunden weltweit.
Speziell für den manuellen Betrieb konzipiert, halten die Wellenpackungen mit einstellbaren Stopfbuchsmuttern auch bei stark exzentrisch wirkenden Kräften zuverlässig dicht.

DIN - Baulängen

Alle Kugelhähne dieser Produktserie haben eine standardisierte Einbaulänge (ETE) entsprechend der Normen:
- DIN EN 16722 M3 (aktuell)
- DIN 3202 M3 (alt)

Die Längen der Anschweissenden entsprechen exakt den Massen der Gewindeenden dieser K-Baureihe.

Dies bietet sowohl in der Planungsphase, als auch bei Vormontagen, oder auch bei Austausch im Schadenfall enorme Vorteile.

Verschliessvorrichtung (Optional)

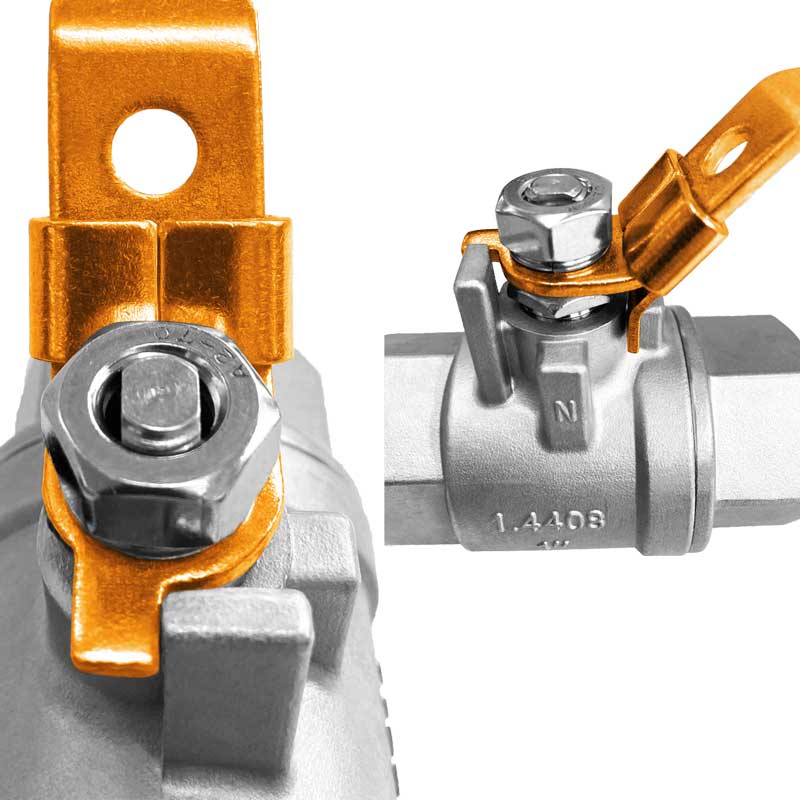

Optional sind diese Kugelhähne auch mit Edelstahl-Handhebeln mit integrierter Öse und zusätzlicher Lasche zur Arretierung in der jeweiligen Schaltposition, als auch zur Verschliessmöglichkeit mittels zusätzlichem Schloss, Bolzen, o.Ä. lieferbar.

Inline Service:

Aufgrund der Bauweise ist ein Dichtungs- oder Ersatzteilwechsel im fest eingebauten Zustand einfach möglich, dazu muss nur 1 Bolzen gelöst und alle weiteren demontiert werden. So kann das Mittelteil mit allen Verschleissteilen einfach heraus geschwenkt werden.
Bei Wiedermontage müssen lediglich die Gehäuse- und Kugeldichtungen vorsichtig angesetzt - und das Mittelteil wieder eingeschwenkt werden. Bolzen festziehen und fertig.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
Gehäuse:
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Zubehör:
  M-LD Handhebel mit integrierter Öse und Lasche zur Arretierung
    und Verschliessmöglichkeit für diese Serie
Sonstiges:
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
