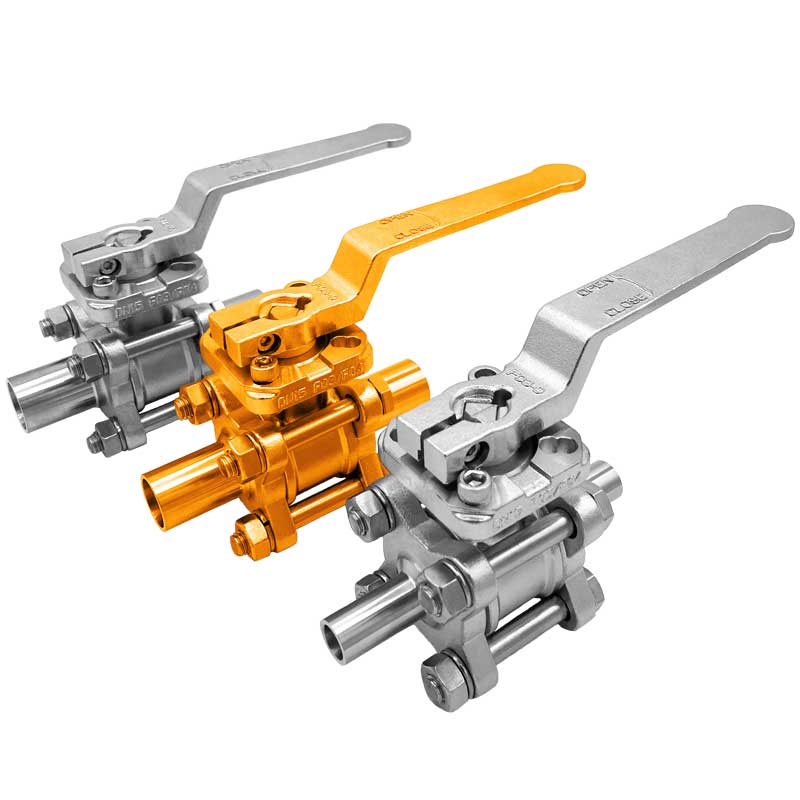

VL-521P-ISO-AS-M
3-teiliger Kugelhahn in modularer Bauweise, speziell für Pharma- und Medizintechnik- und Hygienic-Anwendungen. FDA-Zulassung.
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - TA-Luft |
| - FDA | |
| - CE nach Druckgeräterichtlinie 2014/68/EU | |
| Optional* | - ATEX 2014/34/EU |
| - EG 1935/2004 (Lebensmittel) | |
* bei entsprechender Konfiguration |
|
Features

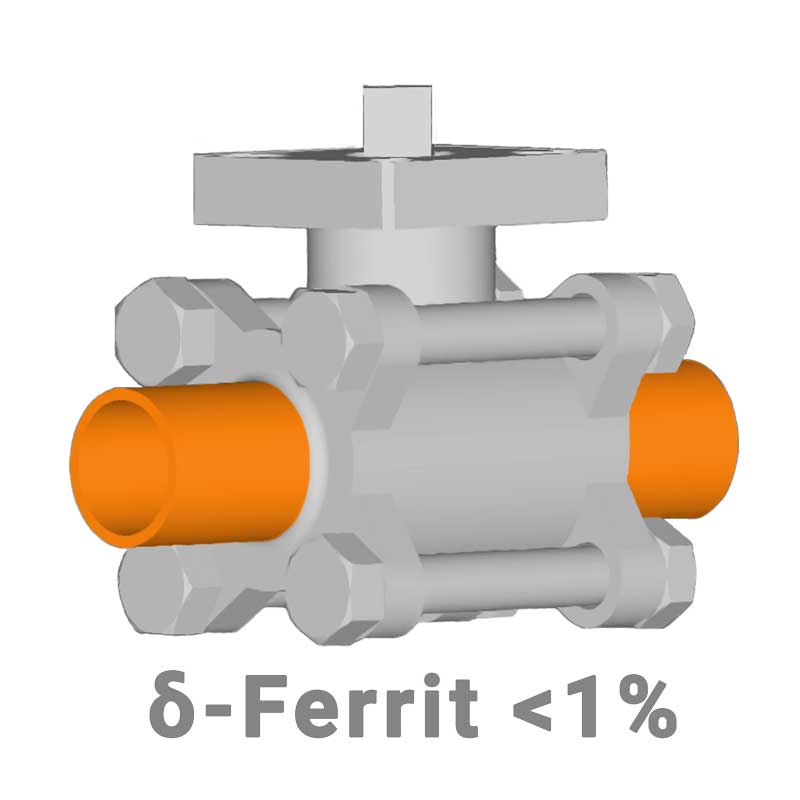

1.4435 mit Delta-Ferrit-Einschränkung <1%
Das Gehäuse dieser Kugelhähne besteht aus 1.4435 Edelstahl, gefertigt mit Delta-Ferrit-Einschränkung (Gehalt) <1%.
Dieser Werkstoff in Verbindung mit weiteren Features dieser Bauserie ist speziell für Pharma-, Medizin- und Hygienic-Anwendungen geeignet. Die Ausführung dieses Werkstoffes ist grundlegend für die Erfüllung der Vorgaben entsprechend der "Basler Chemischen Industrie (BCI) sogenannten "Basler Norm 2" (BN2) entscheidend.
Elektropolitur und Durchgangspolitur Ra ≤0,8 µm

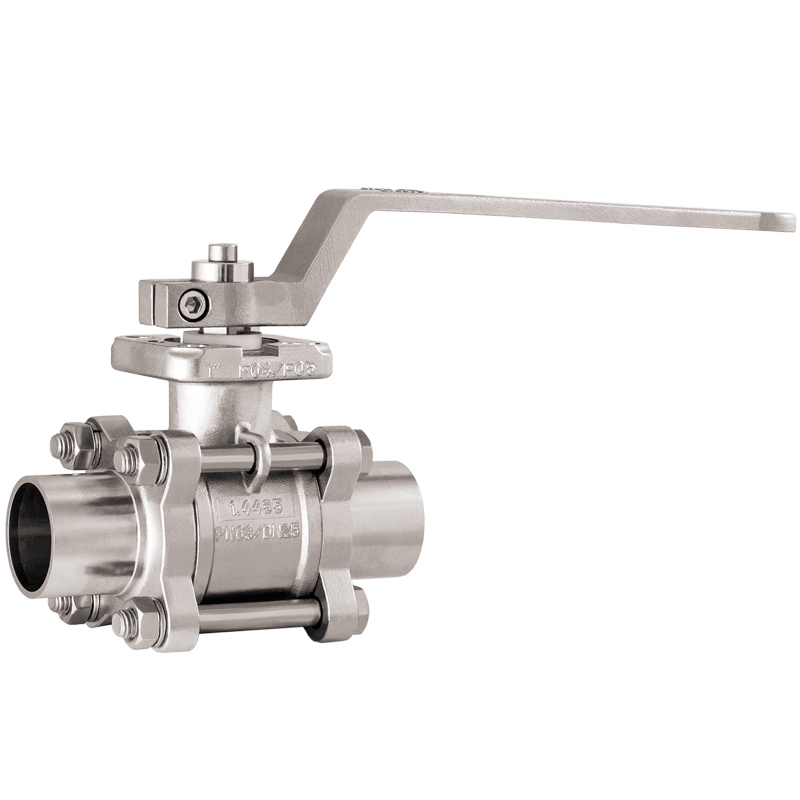

Die Kugelhähne und zugehörigen Edelstahl Guss-Handhebel sind elektropoliert, die Durchgänge werden zusätzlich mechanisch poliert, um eine Oberflächenrauigkeit (Ra) von ≤0,8 µm zu erreichen.

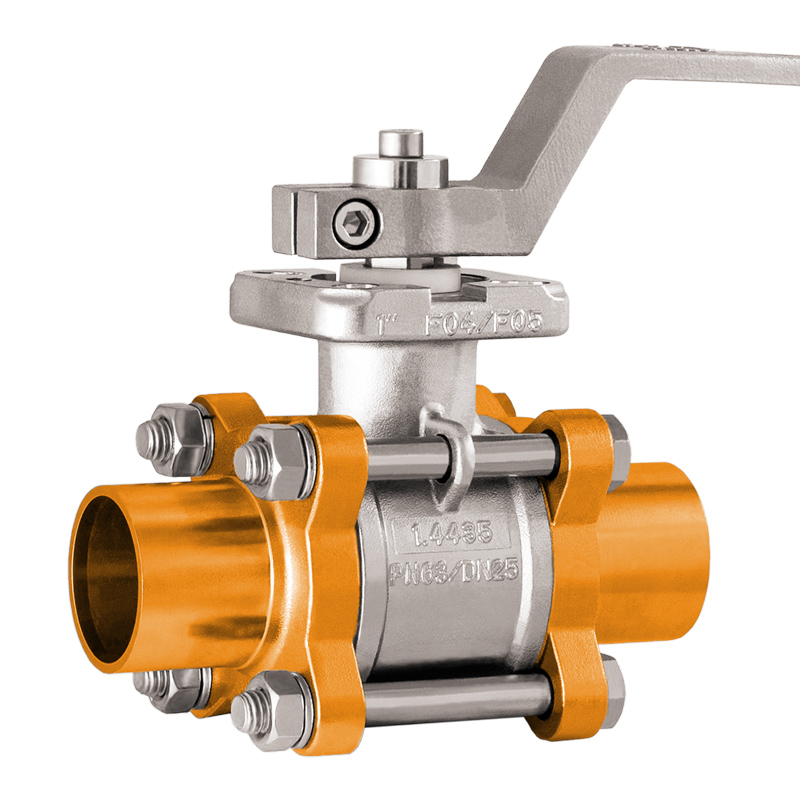

Orbitalanschweißenden nach ISO 1127 / DIN EN 10357 Serie C
Die Anschweissenden dieser Hähne sind hinsichtlich der Maße, Materialstärken, und Form entsprechend der Norm DIN EN ISO 1127 in allen aufgeführten Nennweiten gefertigt.
Zusätzlich werden diese in längerer Ausführung für das sogenannte Orbitalschweissen ausgeführt, was enorme Vorteile in der Qualität, sowie Schnelligkeit und Reproduzierbarkeit der Schweißergebnisse im Rohrleitungsbau mit sich bringt - und in den Anwendungsgebieten dieser Kugelhähne meist schon als Standardverfahren gilt.

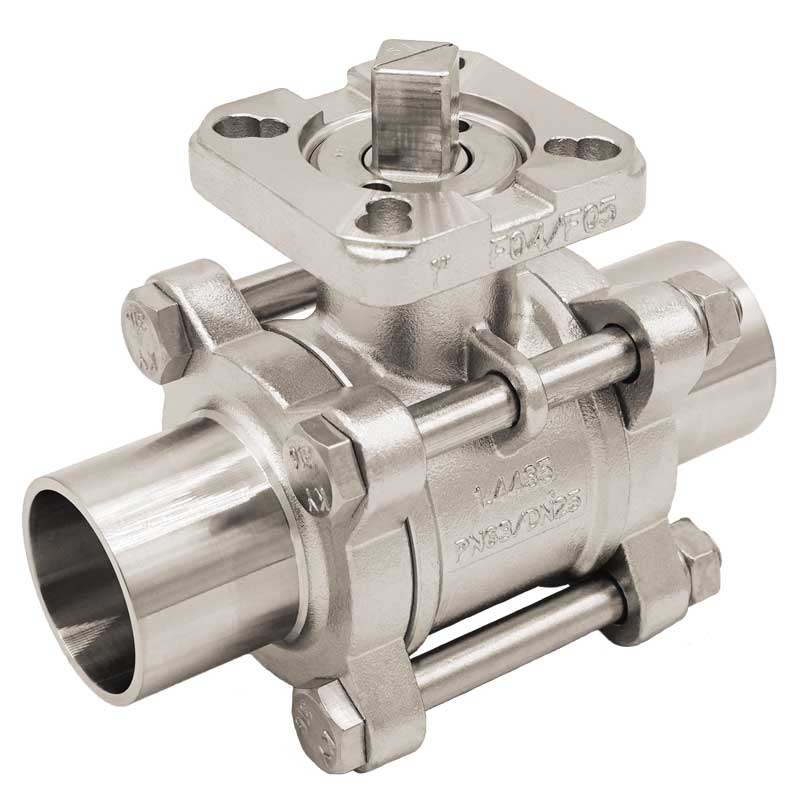

ISO-Top Montageflansch

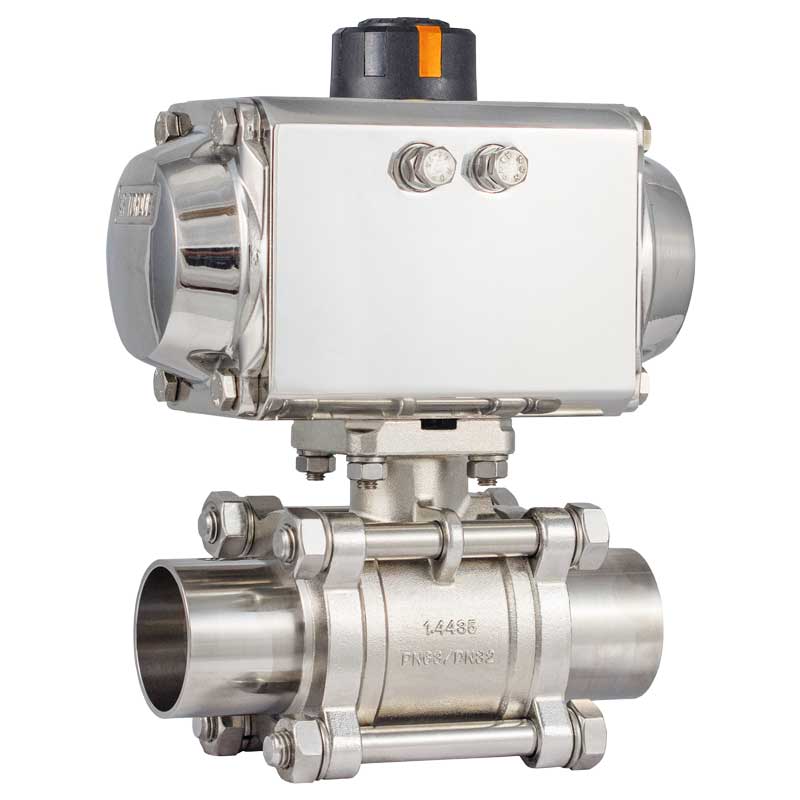

Durch den standardisierten Aufbauflansch nach ISO 5211 können jede Art von Antrieben derselben Montagespezifikation ganz einfach aufgebaut werden.
Bei den meisten Modellen sind nicht einmal Montagebrücken, Adapter, o.Ä. nötig. Die Antriebe und weiteres Zubehör werden durch die 4 Fixpunkte sicher gehalten.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - SS - FDA | PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung | |
| PTFE - C | PTFE mit 25% Kohlenstoff verstärkt | |
| PTFE - TA - FDA | Totraumarme PTFE-Dichtungen mit FDA-Zulassung | |
| Gehäuse: | ||
| A | Schaltwelle mit Antistatik Funktion | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Anschluss: | ||
| T-G | "G"-Gewinde nach ISO228-1 | |
| T-NPT | "NPT"-Gewinde | |
| B-ISO | Anschweißenden nach ISO1127 | |
| B-DIN | Anschweißenden nach DIN11850 R2 | |

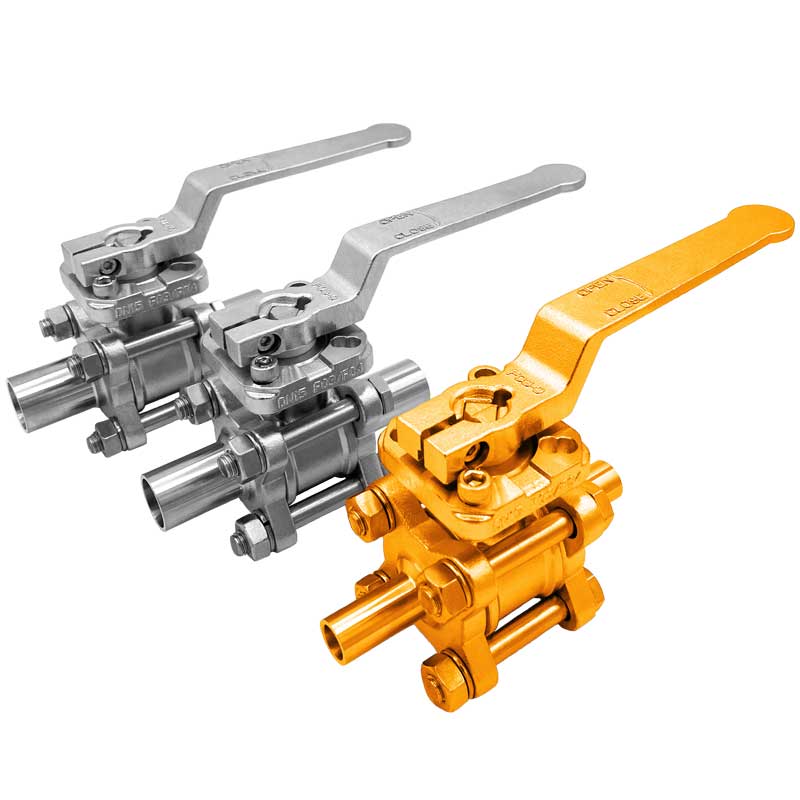

| B-ASME | Anschweißenden nach ASME BPE | |
| Zubehör: | ||
| M-OC | Guss-Handhebel Typ Octagon | |
| M-LD | Guss-Handhebel elektropoliert mit Öse für | |
| Verschliessmöglichkeit passend zu ISO-Top Bohrungen | ||
| SE | Schaltwellenverlängerung 100 mm für ISO-Top | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
