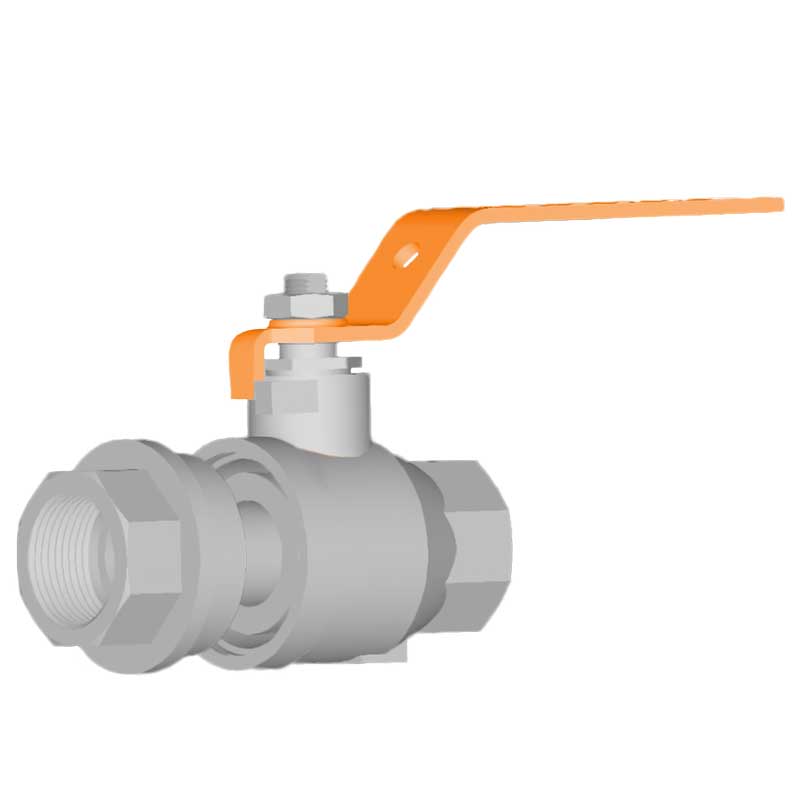

VL-402T-M
2-teiliger Muffenkugelhahn mit vollem Durchgang und Normbaulängen für Anwendungen bis PN100.
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - CE nach Druckgeräterichtlinie 2014/68/EU |
| Optional* | - FDA |
| - EG 1935/2004 (Lebensmittel) | |
* bei entsprechender Konfiguration |
|
Features
Qualität und Handling
Seit Jahrzehnten bewähren sich diese Kugelhähne in hervorragender Qualität im Dauereinsatz unserer Kunden weltweit.
Speziell für Handbetrieb konzipiert, halten die Wellenabdichtungen mit einstellbaren Stopfbuchsmuttern auch bei stark exzentrisch wirkenden Kräften zuverlässig dicht.
DIN - Baulängen
Die Kugelhähne dieser Baureihe sind entsprechend folgender Normen gefertigt:
- DIN EN 16722 M3 (neu)
- DIN 3202 M3 (alt)
Dies bietet sowohl in der Planungsphase, wie auch bei Vormontage, oder aber auch bei Austausch im Schadensfall enorme Vorteile.
Verschliessvorrichtung (Optional)
Optional sind für die Baureihe auch Handhebel mit integrierter Verschliessmöglichkeit lieferbar.
Per beweglicher Lasche wird die Schaltstellung eingerastet und kann bei Nutzung der Öse zusätzlich mit einem Bolzen, Schloss o.Ä. gesichert werden. Zur Änderung der Schaltstellung muss die Lasche nach oben gezogen werden.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| RPTFE | PTFE mit 15% Glasfasern verstärkt | |
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - TFM | TFM1600 | |
| PEEK | Kugel- und Gehäusedichtungen aus PEEK | |
| Gehäuse: | ||
| A | Antistatik-Schaltwelle | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Anschluss: | ||
| T-G | "G"-Gewinde nach ISO228-1 | |
| T-NPT | "NPT"-Gewinde | |
| Zubehör: | ||
| M-LD | Handhebel mit integrierter Öse uns Lasche zur Arretierung | |
| und Verschliessmöglichkeit für diese Serie | ||
| Sonstiges: | ||
| FG | Foodgrade-Ausführung (lebensmittelechte Schmiermittel) | |
| OGF | öl- und fettfreie Ausführung | |
| SF | silikonfreie Ausführung (silikonfreie Schmiermittel) | |
| OGSF | öl-, fett- und silikonfreie Ausführung | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
