VLA-140F-M

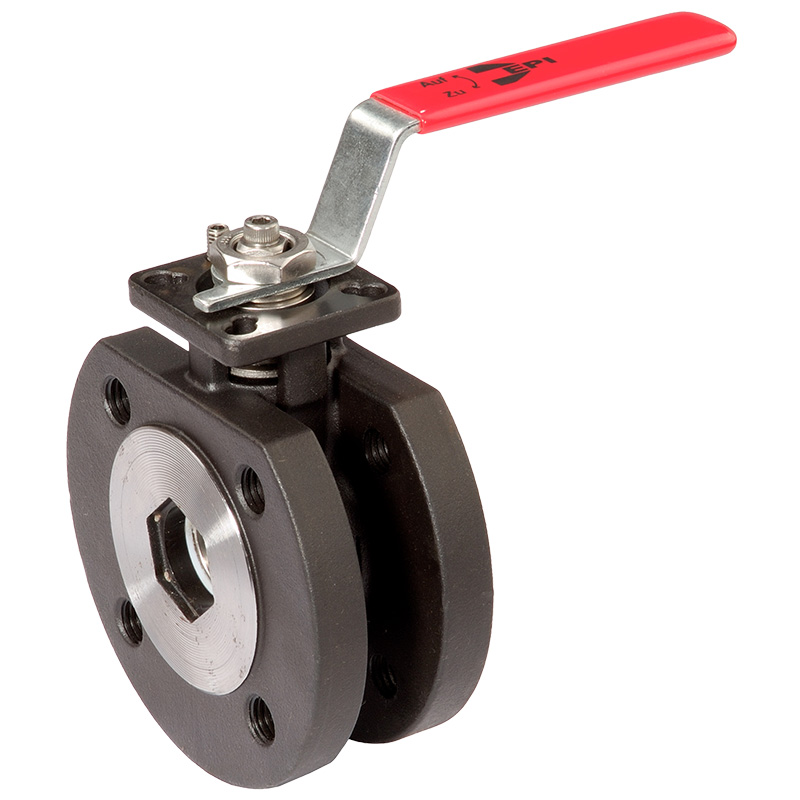

1-teiliger Kompaktflanschkugelhahn mit ISO-Top Aufbauflansch und Handhebel.
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - TA-Luft |
| - CE nach Druckgeräterichtlinie 2014/68/EU | |
| - ATEX 2014/34/EU | |
| Optional* | - FDA |
| - EG 1935/2004 (Lebensmittel) | |
* bei entsprechender Konfiguration |
|
Features
ISO-TOP Aufbauflansch nach ISO5211
sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.
Einbaulänge
Durch die kompakte Bauweise sind die Hähne ideal bei beengten Platzverhältnissen einsetzbar. Außerdem wurden diese so konstruiert, dass die Kugeln auch im geschlossenen Zustand nicht über das Gehäuse hinausstehen und die Hähne dadurch im geöffneten, als auch im geschlossenen Zustand ein- und ausgebaut werden können.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| RPTFE | PTFE mit 15% Glasfasern verstärkt | |
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - SS | PTFE mit 50% Edelstahl verstärkt | |
| PTFE - SS - FDA | PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung | |
| PTFE - C | PTFE mit 25% Kohlenstoff verstärkt | |
| PTFE - TA | Totraumarme PTFE-Dichtungen | |
| PTFE - TFM | TFM1600 | |
| PEEK | Kugel- und Gehäusedichtungen aus PEEK | |
| Gehäuse: | ||
| NA | Schaltwelle ohne Antistatik | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Zubehör: | ||
| M-OC | Guss-Handhebel Typ Octagon | |
| M-LD | Guss-Handhebel elektropoliert mit Öse für | |
| Verschliessmöglichkeit passend zu ISO-Top Bohrungen | ||
| SE | Schaltwellenverlängerung 100 mm für ISO-Top | |
| Sonstiges: | ||
| FG | Foodgrade-Ausführung (lebensmittelechte Schmiermittel) | |
| OGF | öl- und fettfreie Ausführung | |
| SF | silikonfreie Ausführung (silikonfreie Schmiermittel) | |
| OGSF | öl-, fett- und silikonfreie Ausführung | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
