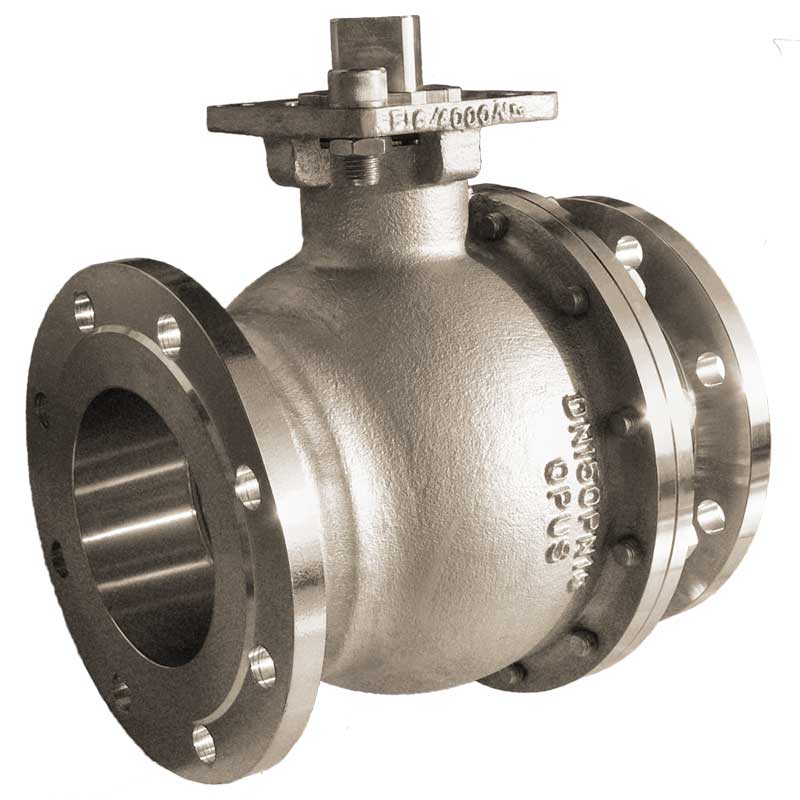

OPUS VLA-816 / VLA-840 SV

2-teiliger Flanschkugelhahn mit ISO-Top Montageflansch, für Anwendungen bis PN16 / PN40.

Nennweite: DN125 bis DN200
  5" bis 8"
Nenndruck: PN40
  PN16
Durchgang: voller Durchgang
Einbaulänge: nach DIN EN 558-1 Reihe 27
  nach DIN 3202 F5 (ehem.)
Anschluss: Flansch
  - gemäss DIN EN 1092-1
  - gemäss DIN 2633 (PN16)
  - gemäss DIN 2635 (PN40)
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - Antistatik Ausführung
  - 4-kant Schaltwelle
  - mit Handhebel
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - CE nach Druckgeräterichtlinie 2014/68/EU
  - ATEX 2014/34/EU

Optional* - FDA
  - EG 1935/2004 (Lebensmittel)

* bei entsprechender Konfiguration

Features



ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.

Antistatik-Funktion

Die Kugelhähne dieser Baureihe sind serienmässig mit Antistatik-Schaltwellen ausgerüstet, welche eine permanente Verbindung zwischen Kugel und Schaltwelle, sowie Schaltwelle und Kugelhahngehäuse herstellen.
Dadurch werden mögliche auftretende elektrische Aufladungen sicher über das Gehäuse abgeleitet, gerade bei automatisierten Kugelhähnen wird dieses Sicherheitsfeature immer wichtiger. Die Ausführung der Funktion kann je nach Typ variieren.

DIN - Baulängen:

Alle Kugelhähne dieser Serie haben eine standardisierte Einbaulänge (FTF) entsprechend der Normen:
- DIN EN 558-1 Reihe 15 (aktuell)
- DIN 3202 F5 (alt)

Dies bietet sowohl in der Planungsphase, wie auch bei Vormontage, oder auch bei Austausch im Schadensfall enorme Vorteile.

Fire-Safe-Design (Fire-Safe-Ausführung optional)

Alle OPUS-Kugelhähne verfügen über eine Fire-Safe-Dichtkante, welche im Falle eines Brandes die Kugel metallisch abdichtet.
Zur vollen Funktion müssen für die Kugeldichtungen reines PTFE verwendet werden, welches bei Feuer rückstandsfrei verbrennt, ebenso müssen für Gehäuse- und Schaltwellendichtungen FIRE-SAFE-Dichtungen aus Graphit (optional erhältlich) eingesetzt werden.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS PTFE mit 50% Edelstahl verstärkt
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  FIRE - SAFE Dichtungssatz für Fire-Safe-Ausführung (Graphit)
  PTFE - TFM TFM1600
  PEEK Kugel- und Gehäusedichtungen aus PEEK
Gehäuse:
  NA Schaltwelle ohne Antistatik
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Zubehör:
  M-OC Guss-Handhebel Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
